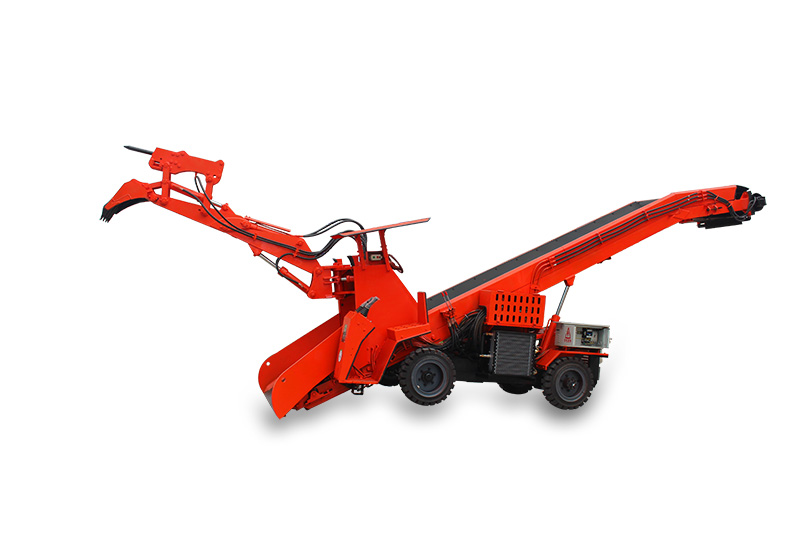

ZWY-120型破碎锤扒渣机
产品介绍
一、产品特色
120型破碎锤扒渣机主要是为大型巷道而设计，整机主要优势为：挖掘系统大小臂配有标准型和加长型，标准型大小臂长度为1.05m和1.0m，加长型大小臂长度为1.2m和1.25m，供用户根据巷道截面大小定制选装。建议2.6×2.6㎡截面巷道选用标准型大小臂，3.0×3.0㎡及以上截面巷道选用加长型大小臂，以提高工作效率。
挖掘系统销轴优化改进设计，采用含油石墨铜套、方头法兰和轴端加注润滑脂结构，并选用优质黄油嘴，有效解决了销轴润滑油加注不便和止转锁片松脱故障。
挖斗板材由10mm改为12mm，两侧和斗体内侧加焊10mm耐磨钢板层，齿套采用新型耐磨铸钢件，齿套和齿体联接轴销采用横装取代竖装方式， 有效提高挖斗使用寿命增加强度和耐用性，防止铲斗挖齿根部焊缝破裂，延长使用寿命。
龙门架内挡板、盖板 、中隔板改进设计，增大矿料通过截面，尺寸加宽30mm、 增高50mm，龙门架通过截面尺寸达到760x600m㎡大、小臂油缸耳设计改进，焊缝长度增加50mm，焊接工艺要求双面开坡口焊接，增加油缸耳焊接强度 ，有效防止油缸耳拉脱事故。
对大小臂、回转体／座、连接板、龙门架等零部件进行人工时效和喷丸处理，消除焊接应力，防止和减少零件变形， 消除表面焊接飞溅物， 提高表面质量。
司控台踏板双面焊接，防止脱焊。操纵台前板折弯角度增大，对司控台恢复包边，防止油管接磨。
二、适用范围
永力通系列轮胎挖掘式装载机（扒渣机）是一种连续装载作业的高效率出矿设备，120型破碎锤扒渣机适用于作业断面为2.6×2.6米以上的大型巷道。主要用于铁矿、铜矿、金矿、银矿、铅锌等金属矿和磷矿、煤矿等非金属矿及水电站引水洞、隧道工程的平巷掘进、装载作业。本产品将爆破下的各种矿石、矿料、泥渣或石土等挖掘、输送、直接装入运输机、农用车、矿车或其它运输设备上输出。具有取代人工，极大地提高工作效率，提升出矿量的特点，是矿山及小型隧洞理想的机械化装矿设备。
技术参数
| ZWY-120型破碎锤扒渣机技术参数 | ||
| 项目 | 参数 | |
| 型号 | ZWY-120/22T | |
装载能力 m3/h | ≤120 | |
整机质量 kg | 4400±5% | |
轴（桥）距 mm | 1780 | |
轨（轮）距 mm | 1640/1480 | |
最小转弯半径 m | ≤5 | |
最小离地间隙 mm | ≥190 | |
挖掘宽度 mm | 3500 | |
挖掘深度 mm | ≥500 | |
挖掘高度 mm | ≥31000 | |
挖取距离( 离铲口） mm | ≥1800 | |
卸载高度 mm | ≥1800可订做 | |
卸载距离 mm | ≥3000可订做 | |
出方量 m3 | 2 | |
适应爬坡坡度 (°) | ≤5(硬地面） | |
输送带速度 m/s | 1.45 | |
电机总功率 Kw | 18.5 | |
行走速度 m/s | 0.65/0.39 | |
额定工作压力 Mpa | 12 | |
安全阀开启压力 Mpa | 12.5 | |
电器绝缘 | 三相 MΩ | >1.5 |
相间 MΩ | >1.5 | |
外形尺寸 | 长 mm | 7200±50 |
宽 mm | 1850±50 | |
高 mm | 1900±50 | |
适用巷道最小断面 ㎡ | 2.8×2.8 | |
